| 分辨率: 深圳山特 | 重量: 见合格证 | 品牌: 山特UPS电源 |
| 货号: 1121 | 电源电压: 192V | 型号: C15KS |
| 测量范围: | 规格: 15KVA | 加工定制: 否 |
| 外形尺寸: 标准 | 测量精度: 毫米 |

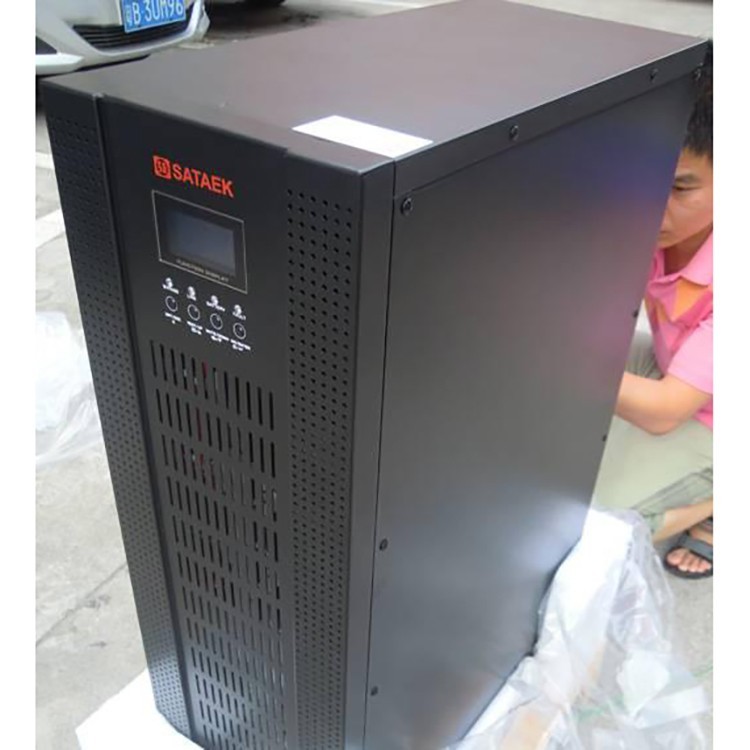

城堡系列新一代3C10KS ～ 3C20KS 传承上一代产品的优良品质，采用双转换纯在线式架构，外形美观，产品性能和产品可靠性大大提升。 对电网出现的断电、市电电压过高或过低、电压瞬间跌落或减幅震荡、 高压脉冲、电压波动、浪涌电压、谐波失真、杂波干扰、频率波动等状 况提供理想的解决方案，为用户负载提供安全可靠的电源保障。 城堡系列3C10KS ～ 3C20KS 是一款具有强大适应性、配置灵活的产品，采用先进的DSP数字控制技术，山特UPS电源 3C15KS规格参数及3C15KS系列说明提供了非常丰富的可扩展功能， 用户可以根据需要灵活配置。
在线式操作手册
一、电气安全
上电前，请确认已正确接地，并检查接线和电池极性的连接正确。 当UPS需要移动或重新接线时，应将交流输入电源断开，并保证UPS完全停机，否则输出端仍可能带电，有触电的危险。 请使用山特附加装置和附件。 为了符合EMC的要求，UPS的输出线长度应在40米以内。
二、电池安全
电池的寿命随环境温度的升高而缩短。定期更换电池可保证UPS工作正常，并保证 足够的后备时间。 蓄电池维护只能由具备蓄电池 知识的人员来进行。 蓄电池存在电击危险和短路电流危险。为避免触电伤人事故，在更换电池时。
使用保养
1.使用环境及保存方法对本产品的使用寿命及可靠性有一定影响，请不要在以下工作 环境中使用：
超出技术指标规定（温度0℃～40℃，相对湿度20%～90%）的高、低温和潮湿 场所；
有振动、易受撞的场所；
有金属性粉尘、腐蚀性物质、盐份和可燃性气体的场所。
2.如果长时间放置不使用，必须将UPS（不带电池）存放在干燥的环境中，存贮温度 范围：－25℃～＋55℃。UPS开机之前，必须先让环境温度回暖至0℃以上。
四、使用说明
本UPS 是一种先进的在线式正弦波不间断供电系统，可选带有手动旁路维护开 关，具有并联冗余的功能，可以为您的精密设备提供可靠、 交流电源，其适用 范围很广，从电脑设备、通信系统到工业自动控制设备都可以使用。由于它的在线式 设计，不同于后备式UPS ，它对输入电压不断调整、滤波，在市电中断时，会无时间 中断地从备用电池上提供后备电源。在过载或逆变失败情况下，UPS 会转换到旁路状 态，由市电供电。若过载情况消除，UPS 会自动转回到逆变器供电状态。
山特3C315KS技术参数
|
型号 |
3C315KS |
|
|
|
|
额定容量 |
15KVA |
|
||
|
|
输入配线 |
单相二线＋地线 |
||
|
|
电压范围 |
210~475V |
||
|
|
频率范围 |
40~60Hz (可调) |
||
|
输入 |
输入功因 |
>0.98 (满载) |
||
|
|
电压范围 |
220×（1±2%）VAC |
||
|
|
频率范围 |
市电模式：与输入市电频率同步 |
||
|
|
电池模式：(50±0.2%)Hz |
|||
|
|
电流峰值比 |
3:01 |
||
|
输出 |
额定功率因数 |
0.8 |
||
|
超载能力 |
47秒 负载>110%; 25 秒 负载>150%; 300毫 秒 负载>200%; |
|||
|
操作环境 |
湿度 20%-90% 温度 0°C-40°C |
|||
|
电池电压 |
192VDC |
|||
|
外形尺寸(mm) |
248×500×616 |
|
||
|
重量（KG） |
300 |
|
|
|
供电系统的要求
UPS可以向负载提供稳压精度高、频率稳定、波形失真度小的高质量电源，并且在与静态旁路切换时可以实现无间断供电。但要做到这点，它的前级供电质量不容忽视。在设计通信机房前级供电系统时，应考虑以下几个方面。(1)前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。一般地讲，大容量UPS主机输入电压范围应为380V±15%。电压过低，将使UPS后备蓄电池频繁放电，终因长期处于欠压充电状态而缩短它的使用寿命；相反，电压过高，则易引起逆变器损坏。对于旁路输入，其电压和频率波动也有一定的范围，一般为额定电压的±10%和额定频率的±5%，如果前级电源变化范围过大，就会导致逆变器和旁路电源之间的切换被禁止或有间断。因此，如果通信机房的前级电网在电压范围上达不到要求，应在UPS前级配置合适的抗干扰交流稳压电源，但不宜采用磁饱和稳压器，因为这类稳压器在开机时可产生瞬时高压，输出波形失真度也较大，易造成UPS故障；2)前级供电系统中不应当带有别的频繁启动的负载，比如经常使用的电梯，频繁开启的空调等。原因是在这些负载开、关机时会出现瞬间高低压，使供电线路上电压波形失真度过大，造成UPS市电旁路供电与逆变器供电转换控制电路误动作，进而引起同步控制电路故障。所以在条件许可下，宜将UPS的供电电源尽可能置于电网输入的前端或采用独立的供电回路；
(3)大多数通信机房都备有发电机组，以解决较长时间停电的问题。但在配置发电机组时，其容量应考虑不少于UPS电源额定输出功率的1.5～2倍，以保证发电机输出电压、频率正常，并改善其波形失真度。
为保障用户消费权益，保证我公司产品质量的信誉，及秉承真诚服务于用户的宗旨，我公司作如下承诺：
A、我厂严格按照"产品’三包’服务范围"和"售后服务承诺"对客户进行服务；
B、客户有技术或售后服务问题可以拨打技术部和售后服务部电话进行咨询；
C、客户可以通过本网站"客户交流"板块的BBS论坛发表自己的看法和疑问，我厂将及时予以解答，并至少保留一周的时间供查阅；
